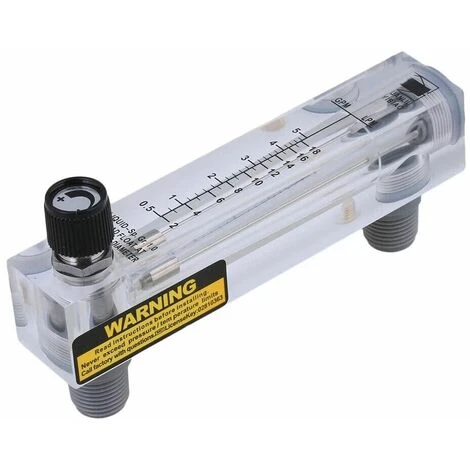

LZM – 15T Débitmètre Gaz / Liquide Avec Panneau De Vanne De Commande 4-40 M³/h

Description du produit:

Le débitmètre de panneau se compose principalement de la sphère flottante, de la tige de guidage, du corps, de l’appendice et d’autres parties.

Il a une bonne résistance à la corrosion.

Le produit a également des caractéristiques telles que la structure raisonnable, la petite taille, le poids léger, le tube conique n’est pas facile à casser.

Le débitmètre de rotor en plexiglas à plaques peut être largement utilisé dans l’équipement de purification de l’eau, l’industrie chimique, la protection de l’environnement, le pétrole, la médecine, la nourriture et d’autres domaines industriels.

Il peut également être utilisé dans des études scientifiques telles que les laboratoires.

Les principaux éléments de mesure du débitmètre à panneau sont un tube conique avec une petite tête vers le bas et une grande extrémité vers le haut, un tube conique monté verticalement et un flotteur pouvant se déplacer de haut en bas à l’intérieur. Lorsque le fluide s’écoule de bas en haut à travers le tube conique, une différence de pression se crée entre les faces supérieure et inférieure du flotteur, qui remonte sous l’effet de cette différence de pression. Le flotteur est en position d’équilibre lorsque la force qui le fait monter est égale à la résultante des forces de gravité, de flottabilité et de collage sur le flotteur. Il existe donc une certaine relation de proportionnalité entre le débit de fluide traversant le débitmètre et la hauteur de montée du flotteur, c’est – à – dire avec la surface d’écoulement du débitmètre, la position et la hauteur du flotteur pouvant servir de mesure de débit.

Caractéristiques:

La lecture de type panneau est simple, pratique et claire, ce qui vous permet de lire facilement les valeurs numériques.

Matériau acrylique transparent, léger et durable pour une utilisation prolongée.

Le débit du débitmètre est suffisamment grand pour permettre une mesure de certains débits importants.

Le matériau de fil est en plastique durable, antirouille et longue durée de vie.

Spécifications:

Moyen de mesure: gaz / liquide

Plage de mesure:

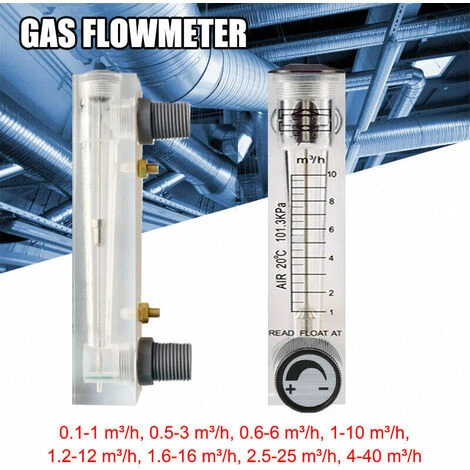

Gaz: 0,1 – 1 m³ / h, 0,3 – 3 m³ / h, 0,6 – 6 m³ / h, 1 – 10 m³ / h, 1,2 – 12 m³ / h, 1,6 – 16 m³ / h, 2,5 – 25 m³ / h, 4 – 40 m³ / h

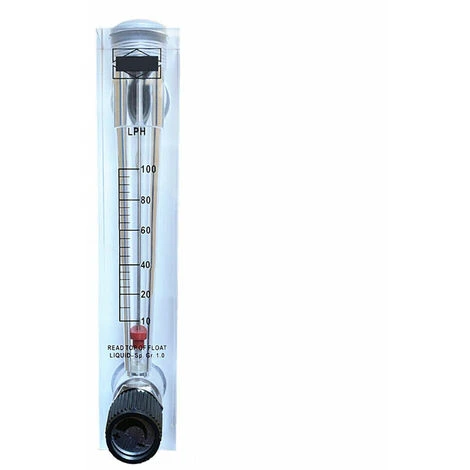

Liquides: 0,05 – 0,5 gpm et 0,2 – 2 lpm, 0,1 – 1 gpm et 0,5 – 4 lpm, 0,2 – 2 gpm et 1 – 7 lpm, 0,3 – 3 gpm et 1 – 11 lpm, 0,5 – 5 gpm et 0,2 – 18 lpm, 10 – 100 lph

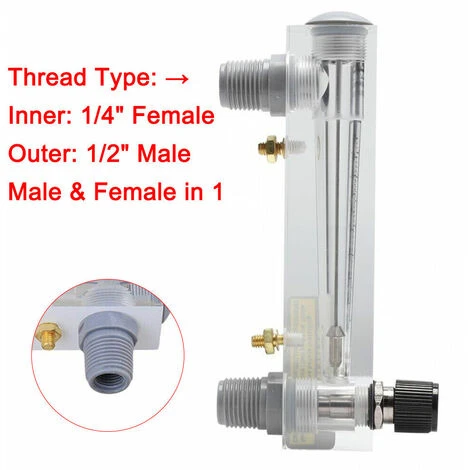

Type de fil:

Intérieur: 1 / 4 « femelle

Extérieur: 1 / 2 « filetage externe

Matériau du fil: plastique

Matériau du corps: verre de résine acrylique

Matériau du flotteur: acier inoxydable

Matériel d’accessoires: ABS ou acier inoxydable

Type: type de panneau

Pression de fonctionnement: ≤ 0.6mpa

Classe de précision: ± 4%

Température de fonctionnement: 0 ~ 60 ℃

Réglable: Oui

Comment utiliser

[1] le débitmètre doit être monté verticalement sans inclinaison notable. La hauteur d’installation doit faciliter la lecture du flotteur. La ligne de vue et le flotteur doivent rester horizontaux pendant la lecture. (critère général: le débit optimal utilisé est de 50 à 70% du débit maximal du débitmètre, essayez de ne pas utiliser le chiffre le plus élevé.)

[2] À l’entrée et à la sortie de l’instrument, en amont et en aval, il doit y avoir un tronçon de tube droit de 5 fois le diamètre de l’instrument.

[3] la pression du fluide sur le côté du débitmètre doit être stabilisée. Si le fluide est trop instable, le flotteur fluctuera et ne pourra pas être mesuré correctement. Un tampon ou un évaluateur doit être installé en amont du débitmètre.

[4] le débitmètre doit être installé verticalement et l’angle entre l’axe du débitmètre et la perpendiculaire au plomb ne doit pas dépasser 5 degrés.

[5] ce produit est en Plexiglas et ne convient pas aux solutions organiques, aux gaz corrosifs et aux liquides.

Contenu de l’emballage:

1x débitmètre gaz / liquide
